Penggantian Instalasi Listrik Rumah Saya (Ruang Dalam)

Rumah saya (tdk bertingkat) berada di suatu kompleks yg dibangun thn 85-an dgn pemasangan instalasi listrik yg jadul pula. Sempat beberapa kali instalasi listrik bermasalah hingga akhirnya listrik bagian ruang dlm rumah saya mati total, lgsg ngejetrek begitu MCB on (mgkn faktor usia yg mengharuskan listrik di ruang dalam dibongkar total. Smntr listrik bagian luar rumah sangat jarang bermasalah. Jika ada pun, biasanya ga jauh2 dari lampu yg rusak n listrik terkena air.

Pengecekan dasar dilakukan thd MCB (Mini Circuit Breaker), merupakan komponen dlm instalasi listrik yg berfungsi sbg sistem proteksi jika terjadi gangguan spt beban berlebih.

Sumber: cselectric.co.in

MCB rumah umumnya dijual di toko listrik dgn berbagai merek n harga yg tdk berbeda jauh, sedangkan utk MCB pusat umumnya tdk utk dijual n hny dimiliki oleh PLN (hny 1 merek sj). Jadi, jika sakelar MCB pusat rusak/kendor, mau ga mau hrs menghadap PLN dgn menyertakan foto kopian rekening listrik. Dan, hny teknisi PLN yg berhak mengoprek MCB pusat. Jika dilanggar n ketahuan PLN, biasanya mereka akn memberikan sanksi kpd pemilik rekening listrik. Dan itu dianggap servis, shg tdk dikenakan biaya. Mslh saklar MCB pusat kendor jg terjadi d rmh sy. Msh bisa berfungsi, tp baiknya hrs dilaporkan k PLN. Stlh dilaporkan k PLN dgn menyertakan foto kopian rekening listrik, trnyta stok di PLN ga ada. Terpaksa hrs menunggu. Apalagi permintaan (krn kasus sejenis) jg bnyk.

Saklar MCB Pusat, kl Rusak hrs Menghubungi PLN

MCB jadul rmh sy hanya 3 buah saja. MCB pertama utk ruang samping luar dan belakang luar, MCB kedua utk lampu taman luar, serta MCB ketiga khusus utk ruang dalam. Utk 2 MCB awal tdk terlalu bermasalah, kalau listrik ngejepret di 2 MCB td lgsg ketahuan akar masalahnya. Nah, yg bermasalah adalah MCB khusus ruang dalam/ruang utama yg memiliki beban terbesar, shg wajar paling sering bermasalah. Instalasi listrik ruang dalam yg tdk rapi dan cenderung hny mengandalkan 1 MCB menyebabkan kendala ketika listrik ruang dalam ngejepret. Hrs dicari satu per satu utk mencari akar masalahnya, n itu membutuhkan waktu yg lama. Solusi yg paling efektif adalah membuat 1 MCB lagi utk ruang dalam. Jadi, ada 2 MCB utk ruang dlm. Pembagian MCB ini dinilai efektif utk membagi beban agr tdk terlalu menumpuk di 1 MCB. Beban berlebih di 1 MCB terkadang menyebabkan listrik ngejetrek di jam2 sibuk, misal jam 19-21.

MCB d Rmh Sy Sebelum Ditambah (Before)

Skrg Ditambah 1 MCB, Total jadi 4 MCB (After)

Biaya yg dibutuhkan utk membongkar instalasi listrik ruang dalam berikut penambahan MCB tentunya tidak sedikit. Paling mahal ketika hrs mengganti kabel jadul yg rentan digigit tikus dgn kabel kekinian yg jauh lbh tebal n aman dari gangguan gigitan tikus. Kabel yg modern ini dilengkapi zat racun utk hewan pengerat, shg dipastikan hewan pengerat lgsg kapok gigit kabel tsb. Jika dipaksakan pun akn mati keracunan.

Kabel Jadul yg Tipis (Bawah) dan Kabel Zaman Now yg Tebal (Atas)

Kabel kekinian yg sy gunakan utk rumah penduduk direkomendasikan oleh bnyk org adalah merek prima seharga Rp. 300 rb-400 rb utk 1 roll-nya (tergantung diameter jg, diameter kabel yg lbh besar tentunya bs Rp. 400 ribuan).  Sdgkn kabel kekinian utk pabrik, kantor, mall, n sejenisnya, direkomendasikan menggunakan merek supreme dgn harga bisa 2 kali lipat. Yg bikin mahal adlh kualitas kabelnya hrs lbh baik krn utk instalasi listrik dgn skala n beban yg jauh lbh besar daripada rumah penduduk.

Biaya bahan2 utk instalasi listrik ruang dlm rmh sy yg termahal adalah pembelian kabel prima tsb. Dibutuhkan setidaknya 2 roll kabel (dgn 2 ukuran/diameter yg berbeda) utk mengganti kabel yg sdh usang.

Ganti Instalasi Listrik Ruang Dlm, yg Termahal Biaya Kabelnya, walau hny 2 roll habis Rp. 725 rb. Pdhl itu di Toko Langganan, kl di Toko Besar yg sdh pny Brand Pasti bs Lbh Mahal Lagi

Stop kontak berikut sakelar trnyta sdh lama tdk diganti. Tentunya hrs beli lg yg baru (merek Broco) dgn pengaman yg lbh baik. Sakelar baru tombol on k bwh, sdgkn sakelar jadul tombol on k ats. Begitupun stop kontaknya, yg baru tdk perlu diputar.

Sakelar Model Skrg Tombol On k Bawah (Kiri Broco n Kanan Phillips)

Skrg beralih ke pemasangan instalasi listriknya, waktu yg dibutuhkan bisa 2 hari penuh, dari pagi sampai sore (itu kl tukangnya sendiri, kl berdua pasti lbh cepat, tp sy berpikir tukang listrik butuh duit bnyk, jd mending ngerjain sendiri walau lama, n duit hsl pengerjaannya ga akn dibagi 2 hehe...). Waktu pemasangan instalasi listrik tdk blh malam, krn tdk ada cahaya matahari. Walau bisa diakali pakai senter, tetap tdk akn maksimal ketika hrs masuk atap yg pengap, berdebu, n bnyk kotoran.

Pengerjaan instalasi listrik ruang dlm rmh sy dilakukan oleh tukang listrik berpengalaman (sendirian sj). Belanja bhn hrs dilakukan sblm pengerjaan, krn bnyk barangnya. Stlh bahan sdh dpt, baru dikerjakan besoknya. Pd hari pertama, tukang listrik lgsg mematikan mcb ruang dlm, lalu mencopot semua saklar n stop kontak, sambil mengecek kabel penghubungnya. Trnyta, dari situ sj bnyk yg kabelnya sdh gosong n terkelupas, ya wajar baru dinyalakan bbrp menit listrik ngejetrek lagi, mcb ruang dlm turun. Bhkn, mcb utk lampu luar pun ikt turun, akibat begitu kuatnya beban listrik ruang dlm lalu mendadak ngejetrek. Stlh semua diganti, baru tukang listrik k atap rmh, utk membuang semua kabel usang n diganti kabel baru, lalu dihubungkan dgn kabel saklar n stop kontak. Setiap jalur kabel saklar n stop kontak disebut satu titik. Bhkn, tukang listrik mematok ongkos pemasangan per satu titik (ongkos Rp. 40 rb per titik, itupun krn udh langganan jd udh trmsk yg murah hehe..). Sdgkn d ruang dlm rmh sy ada sktr 10 titik, n itu hrs dikerjakan dgn teliti n membutuhkan waktu lbh dari 2 jam berada di dlm atap rmh yg pengap, panas, n berdebu. Kl diganggu hujan, bs lbh molor lg. Tp wktu itu cuaca bagus. Seharian beres, lalu besoknya mulai pembagian kabel dgn menambah 1 MCB. Jd, sblmnya semua ruang dlm yaitu kamar tidur, kamar mandi, ruang tamu, n ruang tngh (utama) hny mengandalkan 1 MCB. Tp itu bebannya terlalu berlebih, jd khusus kamar tidur n kamar mandi 1 MCB, lalu ruang tamu n ruang tengah (utama) 1 MCB. Total 2 MCB. Menambah MCB berarti hrs membobok dudukan MCB berikut temboknya. Stlh semua beres n terhubung dgn kabel d atap, itupun msh hrs dicek, apkh msh ada potensi ngejepret. Trnyta msh ada, jd ada kabel yg tdk terpakai (sblmnya utk lampu taman) tp msh disambung, itu yg ngejepret. Kemudian, dicek lg satu per satu, semua lampu dinyalakan 15 menit. Ketika tdk ada gangguan, berarti Alhamdulillah semua berfungsi dgn baik. Utk meyakinkan, pantau selama seminggu, Alhamdulillah normal. Kalau nantinya ruang dlm ngejetrek lg, maka dgn 2 MCB, mendeteksinya akn lbh mudah, daripada 1 MCB.

Biaya yg dibutuhkan utk perbaikan instalasi listrik rmh sy yg tdk bertingkat ini membutuhkan biaya yg cukup besar. Biaya bahan Rp. 915 rb n upah tukang Rp. 400 rb (10 titik jalur). Total biaya Rp. 1,315 jt, n yg termahal adalah kabel listriknya yg mencapai Rp. 725 rb. Itupun belinya d toko langganan, ga tau kl d toko besar dgn brand mentereng, bs lbh mahal lg. Tentunya kl rmh mewah bertingkat, akn jauh lbh mahal lg biaya instalasi listriknya.

Silakan mampir juga ke blog saya yg pertama (ttg hewan, inovasi, hukum, manajemen, & sepak bola) dan kedua (ttg kesehatan & kemanusiaan, full text english). Semoga bermanfaat. Thx. Berikut link-nya:
Blog 1: vicagi.blogspot.com
Blog 2: healthyhumanityvicagi.blogspot.com

Instalasi Listrik Jadul vs Zaman Now



     Meme (dibaca mim/meim) di atas menurut saya cukup cerdas dan merupakan fakta dalam kehidupan sehari-hari, bukan sekedar lelucon tanpa arti. Keberadaan listrik seringkali dilupakan oleh manusia. Ketika listrik bekerja dengan optimal, normal2 saja, seringkali kita cenderung bersikap biasa2 saja, kdg krg bersyukur, cuek mengecek perangkat kelistrikannya, toh sudah bayar ini, memang pantas mendapat hak tsb, n instalasi kelistrikan d rmh ok. Tapi, kalau dikasih pemadaman listrik dan kerusakan instalasi listrik sehari saja, pasti kesalnya minta ampun, bhkn mengutuk pihak penyedia listrik dan yg memasang instalasi listrik, serta nyalahin benda mati seperti stop kontak butut n lampu usang penyebab korslet hehe... Listrik kini sudah menjadi kebutuhan vital bagi manusia seperti halnya makan dan minum. Lalu apa itu listrik? Menurut Kamus Besar Bahasa Indonesia, listrik merupakan daya atau kekuatan yang ditimbulkan oleh adanya pergesekan atau melalui proses kimia, dapat digunakan untuk menghasilkan panas atau cahaya untuk menjalankan alat listrik n mesin. Kalau disederhanakan, menurut saya intinya listrik adalah sumber kekuatan untuk menyalakan peralatan elektronik, lampu, dan mesin-mesin, sehingga bermanfaat dan dapat meningkatkan kualitas hidup manusia.

     Salah satu indikator maju tidaknya suatu daerah adalah kebutuhan listrik yang terpenuhi dengan baik di wilayah tersebut. Menurut Wapres RI: Jusuf Kalla, listrik sudah menjadi kebutuhan primer keempat setelah sandang, pangan, dan papan. Bisa dikatakan manusia akan sulit bertahan hidup dengan normal jika tidak mendapat pasokan listrik yang baik dalam kehidupan sehari-harinya. Peralatan elektronik vital seperti televisi, komputer, laptop, kulkas, mesin cuci, pompa, dsb tentunya membutuhkan listrik. Bahkan, hanya untuk sekedar makan dan minum pun membutuhkan listrik. Minimal, ruang makan membutuhkan penerangan yang cukup dan itu harus ada listrik. Sungguh tidak nyaman, jika harus pakai lilin untuk penerangan di ruang makan hehe... Tentunya, semakin tidak nyaman, ketika harus menjamu tamu lalu listrik padam, seolah dianggap kurang memuliakan tamu, walaupun itu tentu saja bukan kesalahan mutlak sang tuan rumah.
     Sebaik2 nya pasokan listrik ke rumah2, menjadi krg optimal n akn menimbulkan masalah jika instalasi listrik asal2an. Apa itu instalasi listrik? Instalasi listrik merupakan suatu rangkaian yg menghasilkan aliran listrik, bisa berupa lampu maupun sumber listrik (Sumber: Nur Triyanto). Dgn kata lain atau bahasa sederhananya, instalasi listrik merupakan pemasangan rangkaian kabel untuk menghasilkan aliran listrik, umumnya disebar untuk menghasilkan nyala lampu (beserta pasang saklar) dan stop kontak. Rangkaian listrik utk lampu dan stop kontak selalu dipisah dan biasa disebut titik, yaitu titik lampu dan titik stop kontak. Masalah yg terjadi pd instalasi listrik paling dasar adalah kerusakan di lampu dan stop kontak. Jika itu semua ok, baru hrs mengecek kabel2 pd instalasi listriknya. Biasanya kerusakan kabel akibat usia yg sdh lbh dari 10 tahun, gigitan hewan pengerat (kabel jadul sngt rentan thd hal ini), dan air hujan yg merembet k kabel. Kabel jadul memang cenderung tipis dan tdk ada lapisan pengaman. Berbeda dgn kabel zaman now yg cenderung tebal n terdiri dari 3 lapis pengaman. Bahkan, kabel tsb dilengkapi racun utk hewan pengerat yg menyebabkan hewan pengerat n perusak kabel kapok n tdk lg doyan gigit kabel.

Kabel Zaman Now Warna Putih Tebal 3 Lapis & Kabel Tipis Jadul (yg Dipegang) tdk Ada Lapisan Pelindung

     Kabel putih tebal yg sering digunakan untuk instalasi listrik perumahan biasanya merek Prima dgn harga Rp. 300 rb-600 rb utk 1 roll. Harga yg berbeda tergantung ukuran n toko yg menjualnya. Biasanya di toko listrik tertentu n mgkn toko online bs ditekan harganya. Tp ada sj toko yg sengaja nyari untung gede, jd hrs pintar2 si pembeli sj. Ada kabel lain merek Supreme, harganya jauh lbh mahal, tp peruntukannya lbh pas utk instalasi kantor, pabrik, industri, mall, n gedung besar lainnya. Mengapa bisa lebih mahal? kabelnya lbh tebal n kuat, sngt dibutuhkan utk instalasi listrik yg lbh kompleks spt di gedung n perkantoran. Bisa dikatakan, kabel tsb pny pengaman yg lbh berlapis. Tp, utk di perumahan sih, kabel merek Prima sdh cocok. Diupdate 22 November 2018: Utk isolasinya, instalasi listrik jadul rmh saya msh sj ada yg menggunakan isolasi biasa, pdhl itu bisa membuat instalasi listrik cepat rusak, panas, rentan korleting, bisa menimbulkan percikan api. Tapi, utk instalasi listrik zaman now kabel sdh dibungkus rapi oleh isolasi kabel yg memang sesuai peruntukannya.
     Setelah kabel, beralih ke stop kontak. Stop kontak jadul biasanya pny ciri khas hrs diputar terlebih dulu baru bisa masuk (cukup ribet), smntr saklar kekinian pny ciri khas langsung masuk tanpa harus diputar n memiliki pengaman yg baik. Pengaman yg dimaksud adalah untuk mencegah anak2 kesetrum krn kebiasaan mengoprek sesuatu benda yg dianggapnya menarik, trmsk stop kontak, baik dgn menyentuhnya dgn tangan lgsg maupun menggunakan benda spt pulpen.

Stop Kontak Jadul (yg Dipegang) & Stop Kontak Kekinian (yg di Tembok)

Kemudian beralih ke saklar lampu, saklar jadul pny ciri khas tombol on ke ats, smntr saklar modern pny ciri khas sebaliknya, tombol on k bwh.

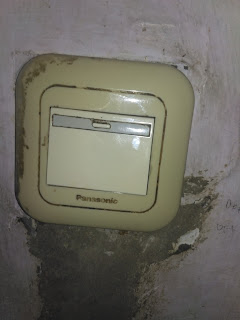

Sakelar Jadul  Merek Panasonic On ke Atas

Sakelar Lampu Kekinian Merek Broco (Kiri) n Phillips (Kanan) On ke Bawah

     Stop kontak n sakelar jadul yg jd contoh adalah merek Panasonic, sdgkn stop kontak n sakelar zaman sekarang yg jd contoh n memang sering digunakan adalah merek Broco n Phillips. Merek tersebut paling sering ditemukan saat saya beli stop kontak di toko listrik. Sptnya sdh menjadi merek pasaran. Stop kontak maupun saklar lampu model skrg biasanya dijual di kisaran Rp. 18 rb per bijinya.
      Rumah sy yg berada di lingkungan kompleks merupakan rmh jadul yg dibangun thn 85-an. Begitupun instalasi listriknya. Beberapa kali instalasi listrik rmh sy mengalami masalah, seperti stop kontak jelek, kabel tersambar petir, dsb, tp msh bs diatasi tanpa hrs mematikan arus listrik beberapa hari. Tp thn 2018, terjadi kerusakan instalasi listrik bagian ruangan dlm. Ada bbrp kmgkn penyebabnya: mulai dari faktor usia, pemasangan instalasi listrik saat dulu yg krg rapi, gigitan hewan pengerat seperti tikus thd kabel jadul, n rembesan air hujan melalu sela2 genteng rmh yg merusak kabel. Smntr itu, kmgkn kabel tersambar petir sngt kecil krn rmh sy sdh dipasang penangkal petir. Tp, dari semuanya, akr mslhnya adalah faktor usia n pemasangan instalasi listrik saat dulu yg krg rapi. Bayangkan sj, kabel jadul buatan thn 85-an memang sdh waktunya rusak, ditambah lg instalasi listrik yg cenderung asl jadi dgn meminimalkan jumlah MCB (Mini Circuit Breaker) dgn mksd utk dibuat simpel, justru membuat kerusakan listrik sulit terdeteksi n hrs dicek satu per satu, malah jd boros waktu n biaya. Penggantian instalasi listrik ruang dlm rmh sy akn dibahas berikutnya dgn judul yg baru, msh di blog yg sama. Semoga bermanfaat :)
